同济大学研究生院(瑞安楼)
同济大学研究生院(瑞安楼)

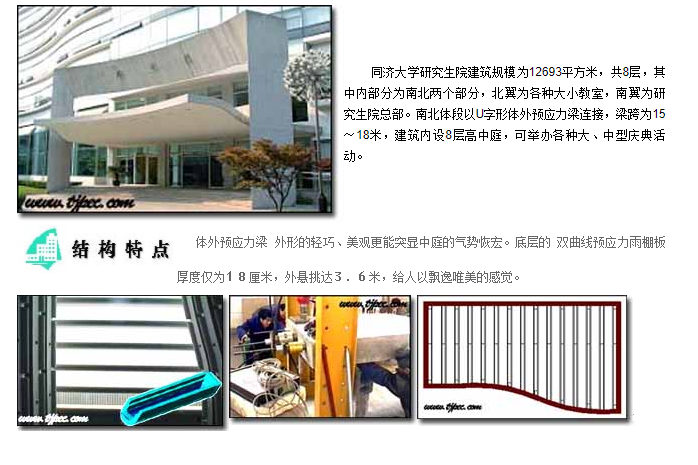

    同济大学研究生院建筑规模为12693平方米,共8层,其中内部分为南北两个部分,北翼为各种大小教室,南翼为研究生院总部。南北体段以U字形体外预应力梁连接,梁跨为15~18米,建筑内设8层高中庭,可举办各种大、中型庆典活动。体外预应力梁外形的轻巧、美观更能突显中庭的气势恢宏。底层的双曲线预应力雨棚板厚度仅为18厘米,外悬挑达3.6米,给人以飘逸唯美的感觉。

    在建筑上要求南北两部分以混凝土梁相连。若要满足建筑结构上的要求,采用普通的混凝土梁,其自重大、外观笨重,无法体现出现代建筑轻巧流畅的特性,因此采用钢筋混凝土预应力梁来解决这个建筑与结构上的矛盾。

    U字形体外预应力梁搭接在红色的圈梁上以连接南北两部分,梁长从15~18米不等。如图所示,梁的截面为U字形,中间挖空用于铺设预应力筋,其自重比单纯地用混凝土包预应力筋又减少了许多。梁底部开槽以满足建筑上美学的要求。预应力筋的设置由梁的长度和所在位置决定其数量,分别为6根和8根。




工程特点

该建筑南北体段以U字形体外预应力梁连接,梁跨为15~18米,建筑内设8层高中庭,可举办各种大、中型庆典活动。体外预应力梁外形的轻巧、美观更能突显中庭的气势恢宏。
