上海大歌剧院

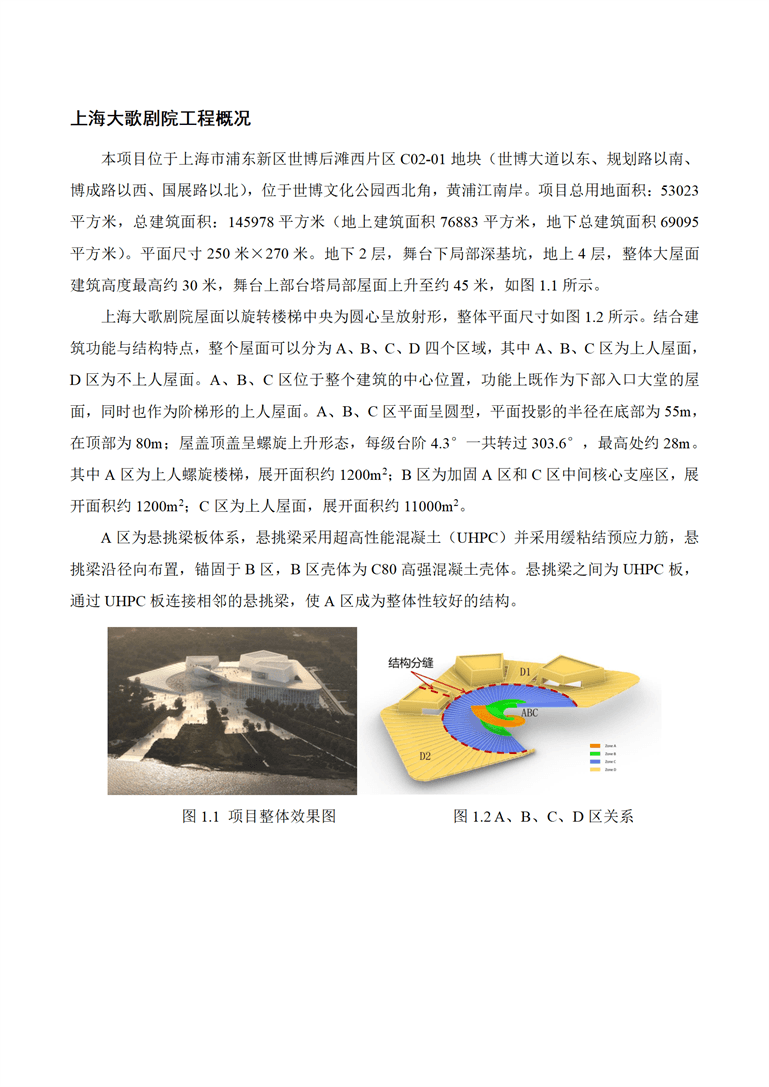

    本项目位于上海市浦东新区世博后滩西片区C02-01地块(世博大道以东、规划路以南、博成路以西、国展路以北),位于世博文化公园西北角,黄浦江南岸。项目总用地面积:53023平方米,总建筑面积:145978平方米(地上建筑面积76883平方米,地下总建筑面积69095平方米)。平面尺寸250米×270米。地下2层,舞台下局部深基坑,地上4层,整体大屋面建筑高度最高约30米,舞台上部台塔局部屋面上升至约45米,如图1.1所示。

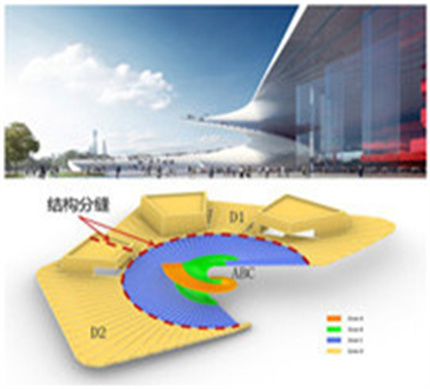

    上海大歌剧院屋面以旋转楼梯中央为圆心呈放射形,整体平面尺寸如图1.2所示。结合建筑功能与结构特点,整个屋面可以分为A、B、C、D四个区域,其中A、B、C区为上人屋面,D区为不上人屋面。A、B、C区位于整个建筑的中心位置,功能上既作为下部入口大堂的屋面,同时也作为阶梯形的上人屋面。A、B、C区平面呈圆型,平面投影的半径在底部为55m,在顶部为80m;屋盖顶盖呈螺旋上升形态,每级台阶4.3°一共转过303.6°,最高处约28m。其中A区为上人螺旋楼梯,展开面积约1200m2;B区为加固A区和C区中间核心支座区,展开面积约1200m2;C区为上人屋面,展开面积约11000m2。

    A区为悬挑梁板体系,悬挑梁采用超高性能混凝土(UHPC)并采用缓粘结预应力筋,悬挑梁沿径向布置,锚固于B区,B区壳体为C80高强混凝土壳体。悬挑梁之间为UHPC板,通过UHPC板连接相邻的悬挑梁,使A区成为整体性较好的结构。




工程特点

上海大歌剧院的设计中采用预应力技术解决了大跨结构的难题。结构设计中联合采用UHPC超高性能混凝土材料和缓粘结预应力,解决了悬臂梁结构超长设计中变形挠曲和裂缝控制的双重难题。
